GH109

GH109特性及应用领域概述：

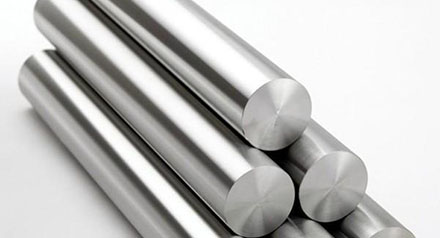

GH109是以镍-铬为基体，添加铝、钛形成r相弥散强化的高温合金，铝含量略高，使用温度700～800℃，在650～850℃具有良好的搞蠕变性能和抗氧化性能。该合金冷热加工性能良好，主要供应热轧棒材、冷拉棒材、热轧板材、冷轧板材、带材以及环形件等，用于制造发动机转子叶片、导向叶片支座、螺栓、叶片锁板等零件。

GH109 化学成份：（GB/T14992-2005）

合金  牌号

%

镍 Ni

铬 Cr

铁  Fe

钼  Mo

铌  Nb

钴  Co

碳  C

锰  Mn

硅  Si

硫  S

铜  Cu

铝  Al

钛  Ti

GH109

最小

余量

18.0

1.0

1.8

最大

21.0

1.5

≤2.0

0.04～0.10

0.4

0.8

≤0.015

≤0.20

1.8

2.7

GH109物理性能：

密度  g/cm3	熔点  ℃	热导率  λ/(W/m•℃)	比热容  J/kg•℃	弹性模量  GPa	剪切模量  GPa	电阻率  μΩ•m	泊松比	线膨胀系数  a/10-6℃-1
8.2	1400	21.76(100℃)		225				12.71(20~100℃)

GH109力学性能：(在20℃检测机械性能的最小值)

热处理方式	抗拉强度σb/MPa	屈服强度σp0.2/MPa	延伸率σ5 /%	布氏硬度 HBS
固溶处理	820	590	8

GH109 性能特点：
（1）易加工性。
（2）在900℃时具有中等的持久和抗蠕变强度。
（3）具有良好抗氧化性，耐腐蚀性。
（4）适宜于900℃以下长期使用的航空发动机燃烧室和加力燃烧室零部件
（5）良好的焊接性能和冷、热加工成形性

GH109工艺性能与要求：
1、该合金在锻造时易产生内裂，允许重锤打击，不允许低温倒棱。钢锭装炉温度不高于700℃，最终加热温度1150℃±10℃，开锻温度不低于1060℃，终锻温度不低于950℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金在固溶状态可进行惰性气体保护钨极电弧焊及闪光对焊。
