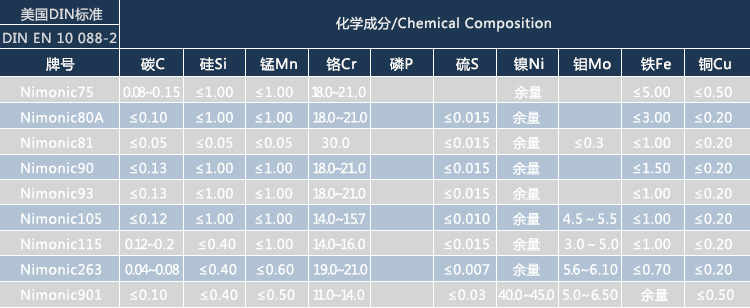

化学成分：
C：0.04-0.08
MO：5.6-6.1
NI：余量
MN：0.6
CO:19.0-21.0
PB：0.002
S：0.007
SI：0.4
BI ：0.0001
B ：0.005
CU：0.20
AL：0.6
TI ：1.9-2.8
FE：0.7
简介：
该合金是先进超超临界机组用候选材料，具有组织稳定性，是时效强化钴镍基变形高温合金，含有较高量的钴及多种强化元素，该合金在815～870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性。用于涡轮发动机涡轮盘、叶片、高温紧固件、卡箍、密封圈及弹性元件等。
263合金是经过沉淀硬化，同时为了固溶强化又添加了钼的一种镍-铬-钴合金。263合金不但有高强度和耐腐蚀性，而且在焊接结构中还表现出好的成形性和高温延展性。
应用领域：
1、合金在锻造时易产生内裂，允许重锤打击。钢锭装炉温度不高于700℃，低温区域先预热20-30分钟，最终加热温度1150℃-1180℃，开锻温度不低于1050℃，终锻温度不低于950℃。 2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
• 263合金主要应用于汽轮机圆环、护套和各种各样的薄板生产。
• 压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。
• 石油天然气管道、热交换器管件。
• 污水处理系统。
• 纸浆和造纸工业分类器、漂白设备、贮存处理系统。
• 高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。
• 轮船或卡车的货物箱
• 食品加工设备
可执行的主要标准 ：
UNS N07263
BS HR10, HR206, HR404
SAE AMS 5872
DIN 17744, 17750, 17751, 17752, 17753, 17754
AECMA Pr EN 2199, 2200, 2201, 2202, 2203, 2418
Werkstoff Nr.2.4650
